使用用途
工作/産業機械装置・測定機器・医療器・検査器のパネルやボックスの引き出し口へ
ケーブルグランド スキントップCable Gland Skin Top
完全にケーブルをクランプする「スキントップ」タイプ。使用温度－40℃～＋80℃で耐候性・耐薬品性に優れ、IP68の最高防水保護構造です。UL・CSA・DIN規格などの認定を取得して全世界で高い評価を得ています。
ラチェットロック機能特殊突起内部構造で、締め付け後の振動でのゆるみを防止します。
ケーブルコネクタ一覧 > ケーブルグランド スキントップ
サンプル無償提供(在庫品)いたしますので、 問い合わせフォームよりお気軽にお問い合わせください。
スキントップ STタイプ
ケーブル締付けが容易で強固なインストール式・ラチェットロック機能。
製品構造図
※サンプル希望の場合は、お問い合わせ時に「型番」の記載をお願いいたします。
型番・サイズ表を見る
※横にスクロールできます。
| Mネジ型番 | 色（選定） | 適合クランプ径φ | ネジ種類 | Bφ | 対辺 A |
C | D | 梱包数量 | 概算重量 g/個 |
標準単価 |
|---|---|---|---|---|---|---|---|---|---|---|
| ST-M12 | G （グレー）B （ブラック） |
3.5-7.0 | M12×1.5 | 12 | 15 | 30 | 8 | 100 | 3.3 | 140 |
| ST-M16 | 4.5-10 | M16×1.5 | 16 | 19 | 34 | 8 | 100 | 6.0 | 170 | |
| ST-M20 | 7-13 | M20×1.5 | 20 | 25 | 37 | 9 | 100 | 10.5 | 210 | |
| ST-M25 | 9-17 | M25×1.5 | 25 | 30 | 40 | 10 | 50 | 15.0 | 300 | |
| ST-M32 | 11-21 | M32×1.5 | 32 | 36 | 47 | 10 | 25 | 22.9 | 560 | |
| ST-M40 | 19-28 | M40×1.5 | 40 | 46 | 52 | 10 | 10 | 43.0 | 1.100 | |
| ST-M50 | 27-35 | M50×1.5 | 50 | 55 | 62 | 12 | 5 | 2.600 | ||
| ST-M63 | 34-45 | M63×1.5 | 63 | 66 | 41 | 12 | 5 | 3.600 |
| PGネジ型番 | 色（選定） | 適合クランプ径φ | ネジ種類 | Bφ | 対辺 A |
C | D | 梱包数量 | 概算重量 g/個 |
標準単価 |
|---|---|---|---|---|---|---|---|---|---|---|
| ST-7 | G （グレー）B （ブラック） |
2.5-6.5 | PG7 | 12.5 | 15 | 32 | 8 | 100 | 3.6 | 140 |
| ST-9 | 3.5-8 | PG9 | 15.2 | 19 | 36 | 8 | 100 | 6.0 | 140 | |
| ST-11 | 4-10 | PG11 | 18.6 | 22 | 38 | 8 | 100 | 9.0 | 170 | |
| ST-13.5 | 6-12 | PG13.5 | 20.4 | 24 | 41 | 9 | 100 | 9.9 | 200 | |
| ST-16 | 9-14 | PG16 | 22.5 | 27 | 44 | 10 | 50 | 14.0 | 220 | |
| ST-21 | 13-18 | PG21 | 28.3 | 33 | 49 | 11 | 50 | 22.1 | 320 | |
| ST-29 | 17-25 | PG29 | 37.0 | 42 | 56 | 11 | 25 | 37.6 | 580 | |
| ST-36 | 24-32 | PG36 | 47.0 | 53 | 66 | 13 | 10 | 1.960 | ||
| ST-42 | 35-38 | PG42 | 54.0 | 60 | 68 | 13 | 5 | |||
| ST-48 | 39-44 | PG48 | 59.3 | 65 | 69 | 14 | 5 | 3.200 |
| PGネジ型番 | 色（選定） | 適合クランプ径φ | ネジ種類 | Bφ | 対辺 A |
C | D | 梱包数量 | 概算重量 g/個 |
標準単価 |
|---|---|---|---|---|---|---|---|---|---|---|
| ST-PF1/2 | モスグリーン | 6-12 | CTS16 | 20.9 | 24 | 33 | 9 | 100 | 180 |
（明記以外の寸法単位はmmです。公差0.3mm。）
※本製品は改良のため予告なしに変更されることがあります。
スキントップスパイラル BSタイプ
引出し部がスパイラル形状なので曲げ方向に強い。インストール式・ラチェットロック機能。

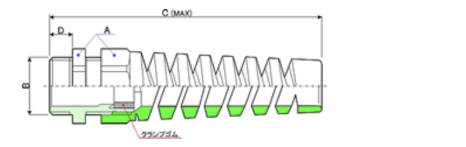

製品構造図
※サンプル希望の場合は、お問い合わせ時に「型番」の記載をお願いいたします。
型番・サイズ表を見る
※横にスクロールできます。
| Mネジ型番 | 色（選定） | 適合クランプ径φ | ネジ種類 | Bφ | 対辺 A |
C2 | D | 梱包数量 | 概算重量 g/個 |
標準単価 |
|---|---|---|---|---|---|---|---|---|---|---|
| BS-M12 | G （グレー）B （ブラック） |
3.5-7.0 | M12×1.5 | 12 | 15 | 64.0 | 8 | 100 | 5.6 | 170 |
| BS-M16 | 4.5-10 | M16×1.5 | 16 | 19 | 86.0 | 8 | 100 | 10.8 | 230 | |
| BS-M20 | 7-13 | M20×1.5 | 20 | 25 | 101.0 | 9 | 100 | 21.1 | 240 | |
| BS-M25 | 9-17 | M25×1.5 | 25 | 30 | 125.0 | 10 | 50 | 35.5 | 400 | |
| BS-M32 | 11-21 | M32×1.5 | 32 | 36 | 149.0 | 10 | 25 | 54.4 | 570 |
| PGネジ型番 | 色（選定） | 適合クランプ径φ | ネジ種類 | Bφ | 対辺 A |
C2 | D | 梱包数量 | 概算重量 g/個 |
標準単価 |
|---|---|---|---|---|---|---|---|---|---|---|
| BS-7 | G （グレー）B （ブラック） |
2.5-6.5 | PG7 | 12.5 | 15 | 62.0 | 8 | 100 | 5.4 | 170 |
| BS-9 | 3.5-8 | PG9 | 15.2 | 19 | 73.5 | 8 | 100 | 9.9 | 200 | |
| BS-11 | 4-10 | PG11 | 18.6 | 22 | 86.0 | 8 | 100 | 14.8 | 230 | |
| BS-13.5 | 6-12 | PG13.5 | 20.4 | 24 | 98.0. | 9 | 100 | 18.4 | 240 | |
| BS-16 | 9-14 | PG16 | 22.5 | 27 | 111.5 | 10 | 50 | 25.9 | 260 | |
| BS-21 | 13-18 | PG21 | 28.3 | 33 | 129.5 | 11 | 50 | 44.3 | 530 |
| PFネジ型番 | 色 | 適合クランプ径φ | ネジ種類 | Bφ | 対辺 A |
C2 | D | 梱包数量 | 概算重量 g/個 |
標準単価 |
|---|---|---|---|---|---|---|---|---|---|---|
| BS-PF1/2 | ﾓｽｸﾞﾘｰﾝ | 6-12 | CTS16 | 20.9 | 24 | 80 | 9 | 100 | 11.0 | 240 |
（明記以外の寸法単位はmmです。公差0.3mm。）
※本製品は改良のため予告なしに変更されることがあります。
スキントップ MSタイプ
金属製品なので強固。パネル取付け部にOリングが付属。
※横にスクロールできます。
| 材質 | 本体：真鍮＋ニッケルメッキ クランプ部：ポリアミド 内部ゴム：ネオプレン Oリング：ニトリルプチレン |
|---|---|
| ねじの種類 | METRIC・PG |
| オプション | ロックナット |
製品構造図
※サンプル希望の場合は、お問い合わせ時に「型番」の記載をお願いいたします。
型番・サイズ表を見る
※横にスクロールできます。
| Mネジ型番 | 適合クランプ径φ | ネジ種類 | Bφ | 対辺 A |
C | D | 梱包数量 | 概算重量 g/個 |
標準単価 |
|---|---|---|---|---|---|---|---|---|---|
| ＭS-M12 | 3.5-7.0 | M12×1.5 | 12.0 | 15 | 30 | 8 | 100 | 16.4 | 330 |
| ＭS-M16 | 4.5-9 | M16×1.5 | 16.0 | 19 | 34 | 8 | 100 | 27.1 | 510 |
| ＭS-M20 | 7-12.5 | M20×1.5 | 20.0 | 25 | 37 | 9 | 50 | 39.3 | 570 |
| ＭS-M25 | 9-16.5 | M25×1.5 | 25.0 | 30 | 40 | 10 | 25 | 58.1 | 970 |
| ＭS-M32 | 11-21 | M32×1.5 | 32.0 | 36 | 47 | 10 | 25 | 100.3 | 1700 |
| ＭS-M40 | 19-28 | M40×1.5 | 40.0 | 46 | 52 | 10 | 10 | 165.2 | 2100 |
| ＭS-M50 | 27-35 | M50×1.5 | 50.0 | 55 | 62 | 12 | 5 | 4700 | |
| ＭS-M63 | 34-45 | M63×1.5 | 63.0 | 66 | 41 | 12 | 5 | 7000 |
| PGネジ型番 | 適合クランプ径φ | ネジ種類 | Bφ | 対辺 A |
C2 | D | 梱包数量 | 概算重量 g/個 |
標準単価 |
|---|---|---|---|---|---|---|---|---|---|
| MS-7 | 2.5-6.5 | PG7 | 12.5 | 14 | 25 | 5.0 | 100 | 10.3 | 330 |
| MS-9 | 3.5-8 | PG9 | 15.2 | 17 | 29 | 6.0 | 100 | 17.4 | 410 |
| MS-11 | 4-10 | PG11 | 18.6 | 20 | 32 | 6.0 | 50 | 24.5 | 510 |
| MS-13.5 | 5-12 | PG13.5 | 20.4 | 22 | 34 | 6.5 | 50 | 27.6 | 550 |
| MS-16 | 8-14 | PG16 | 22.5 | 24 | 35 | 6.5 | 50 | 33.2 | 580 |
| MS-21 | 11-18 | PG21 | 28.3 | 30 | 40 | 7.0 | 25 | 57.5 | 1000 |
| MS-29 | 16-25 | PG29 | 37.0 | 40 | 48 | 8.0 | 25 | 123.8 | 1800 |
| MS-36 | 19-32 | PG36 | 47.0 | 50 | 62 | 15.0 | 10 | 4400 | |
| MS-42 | 28-38 | PG42 | 16.6 | 57 | 62 | 15.0 | 5 |
（明記以外の寸法単位はmmです。公差0.3mm。）
※本製品は改良のため予告なしに変更されることがあります。
新製品
スキントップ
－クリックタイプ
各寸法の加工穴に差し込んで回すだけの新構造のパネル取り付け方式。
各寸法の加工穴に差し込んで回すだけの新構造のパネル取り付け方式で、ねじ切りやバックナットが不要で作業の工程・時間が大幅な短縮になり、 ボックスも小型化できます。パッキン付属、インストール式・ラチェットロック機能、IP68。
※横にスクロールできます。
| 材質 | 本体：ポリアミド 内部ゴム：ネオプレン 付属シール：特殊エラストマー 付属パッキン：NBR |
|---|---|
| 色 | ライトグレー |
製品構造図
※サンプル希望の場合は、お問い合わせ時に「型番」の記載をお願いいたします。
型番・サイズ表を見る
※横にスクロールできます。
| 標準品型番 | 取付け 板厚S |
ケーブル 適合範囲 |
SW1 | SW2 | C （MAX） |
D （MIN） |
取り付け穴径 M（-0+0.2） |
梱包数量 | 概算重量 g/個 |
標準単価 |
|---|---|---|---|---|---|---|---|---|---|---|
| CLICK 16 | 1-4 | 4.5-10 | 19 | 22 | 42.0 | 8 | 16 | 50 | 250 | |
| CLICK 20 | 1-4 | 7-13 | 25 | 27 | 45.5 | 8 | 20 | 25 | 340 | |
| CLICK 25 | 1-4 | 9-17 | 30 | 34 | 48.5 | 8 | 25 | 25 | 430 | |
| 縮小用型番 | ||||||||||
| CLICK-R 16 | 1-4 | 2-7 | 19 | 22 | 42.0 | 8 | 16 | 50 | 250 | |
| CLICK-R 20 | 1-4 | 5-10 | 25 | 27 | 45.5 | 8 | 20 | 25 | 340 | |
| CLICK-R 25 | 1-4 | 6-13 | 30 | 34 | 48.5 | 8 | 25 | 25 | 430 |
（明記以外の寸法単位はmmです。公差0.3mm。）
※本製品は改良のため予告なしに変更されることがあります。
スキントップMSタイプ
クリックコネクタ専用引き抜き工具
| 標準品型番 | 概算重量 g/個 | 梱包数量 | 標準単価 |
|---|---|---|---|
| CLICK 16 用引抜工具 | 10 | 820 | |
| CLICK 20 用引抜工具 | 10 | 910 | |
| CLICK 25 用引抜工具 | 10 | 990 |
スキントップ用パネル取付けナット
スキントップをパネルなどへ取付ける際の専用ナットで、樹脂製・真鍮製をご用意。
※横にスクロールできます。
| 材質／色 | ポリアミド：ブラック＆グレー 真鍮＋ニッケルメッキ：銀色 |
|---|---|
| ねじの種類 | METRIC・PG・PF |
製品構造図
※サンプル希望の場合は、お問い合わせ時に「型番」の記載をお願いいたします。
型番・サイズ表を見る
※横にスクロールできます。
GMPナット
| Ｍネジ型番 | 色 （選定） |
ケーブルグランド 適合型番 |
ネジ種類 | 対辺 | 厚さ | 梱包数量 | 概算重量 g/個 |
標準単価 |
|---|---|---|---|---|---|---|---|---|
| GMP-M12 | G （グレー）B （ブラック） |
ST-M または BS-M |
M12×1.5 | 17 | 5 | 100 | 0.9 | 40 |
| GMP-M16 | M16×1.5 | 22 | 5 | 100 | 1.5 | 50 | ||
| GMP-M20 | M20×1.5 | 27 | 6 | 100 | 2.5 | 60 | ||
| GMP-M25 | M25×1.5 | 34 | 6 | 100 | 4.1 | 70 | ||
| GMP-M32 | M32×1.5 | 41 | 7 | 100 | 5.7 | 170 | ||
| GMP-M40 | M40×1.5 | 50 | 7 | 25 | 8.1 | 300 | ||
| GMP-M50 | M50×1.5 | 60 | 8 | 25 | 440 | |||
| GMP-M63 | M63×1.5 | 75 | 8 | 25 | 480 |
| PGネジ型番 | 色 （選定） |
ケーブルグランド 適合型番 |
ネジ種類 | 対辺 | 厚さ | 梱包数量 | 概算重量 g/個 |
標準単価 |
|---|---|---|---|---|---|---|---|---|
| GMP-7 | G （グレー）B （ブラック） |
ST- または BS- |
PG7 | 19 | 5 | 100 | 1.2 | 50 |
| GMP-9 | PG9 | 22 | 5 | 100 | 1.6 | 50 | ||
| GMP-11 | PG11 | 24 | 5 | 100 | 1.6 | 60 | ||
| GMP-13.5 | PG13.5 | 27 | 6 | 100 | 2.4 | 60 | ||
| GMP-16 | PG16 | 30 | 6 | 100 | 3.1 | 70 | ||
| GMP-21 | PG21 | 36 | 7 | 50 | 4.6 | 90 | ||
| GMP-29 | PG29 | 46 | 7 | 50 | 7.2 | 150 | ||
| GMP-36 | PG36 | 60 | 8 | 25 | 420 | |||
| GMP-42 | PG42 | 65 | 8 | 25 | 480 | |||
| GMP-48 | PG48 | 70 | 8 | 25 | 540 |
| PFネジ型番 | 色 | ケーブルグランド 適合型番 |
ネジ種類 | 対辺 | 厚さ | 梱包数量 | 概算重量 g/個 |
標準単価 |
|---|---|---|---|---|---|---|---|---|
| GMP-PF1/2 | ﾓｽｸﾞﾘｰﾝ | ST･BS-PF | CTS16 | 24 | 6 | 100 | 60 |
（明記以外の寸法単位はmmです。公差0.3mm。）
※本製品は改良のため予告なしに変更されることがあります。
SMナット
| Ｍネジ型番 | ケーブルグランド 適合型番 |
ネジ種類 | 対辺 | 厚さ | 梱包数量 | 概算重量 g/個 |
標準単価 |
|---|---|---|---|---|---|---|---|
| SM-M12 | MS-M | M12×1.5 | 15 | 3.0 | 100 | 2.1 | 80 |
| SM-M16 | M16×1.5 | 19 | 3.0 | 100 | 2.9 | 90 | |
| SM-M20 | M20×1.5 | 24 | 3.5 | 100 | 5.5 | 100 | |
| SM-M25 | M25×1.5 | 30 | 4.0 | 100 | 9.9 | 160 | |
| SM-M32 | M32×1.5 | 36 | 4.0 | 100 | 11 | 240 | |
| SM-M40 | M40×1.5 | 46 | 5.0 | 50 | 24.8 | 360 | |
| SM-M50 | M50×1.5 | 60 | 5.0 | 50 | 970 | ||
| SM-M63 | M63×1.5 | 70 | 5.0 | 50 | 1050 |
| PGネジ型番 | ケーブルグランド 適合型番 |
ネジ種類 | 対辺 | 厚さ | 梱包数量 | 概算重量 g/個 |
標準単価 |
|---|---|---|---|---|---|---|---|
| SM-7 | MS- | PG7 | 15 | 2.8 | 100 | 1.7 | 30 |
| SM-9 | PG9 | 18 | 2.8 | 100 | 2.2 | 30 | |
| SM-11 | PG11 | 21 | 3.0 | 100 | 2.9 | 30 | |
| SM-13.5 | PG13.5 | 23 | 3.0 | 100 | 3.4 | 30 | |
| SM-16 | PG16 | 26 | 3.0 | 100 | 5 | 40 | |
| SM-21 | PG21 | 32 | 3.5 | 50 | 7.8 | 60 | |
| SM-29 | PG29 | 41 | 4.0 | 50 | 12.9 | 100 | |
| SM-36 | PG36 | 51 | 5.0 | 25 | 150 | ||
| SM-42 | PG42 | 60 | 5.0 | 25 | 260 | ||
| SM-48 | PG48 | 64 | 5.5 | 25 | 270 |
（明記以外の寸法単位はmmです。公差0.3mm。）
※本製品は改良のため予告なしに変更されることがあります。
スキントップ用パネル面ゴムパッキン
パネルなどへ取付ける際の多少の祖面でもフィットする専用ゴムパッキン。
※横にスクロールできます。
| 材質 | ニトリルブチレンゴムNBR |
|---|---|
| 色 | ブラック |
| ねじの種類 | METRIC・PG・PF |
製品構造図
※サンプル希望の場合は、お問い合わせ時に「型番」の記載をお願いいたします。
型番・サイズ表を見る
※横にスクロールできます。
| Ｍネジ型番 | 内径φ | 外径φ | 厚さ | 標準梱包 | 概算重量g/個 | 標準単価 |
|---|---|---|---|---|---|---|
| GP-M12 | 11.5 | 17.0 | 1.5 | 100 | 0.2 | 30 |
| GP-M16 | 15.5 | 25.0 | 1.5 | 100 | 0.6 | 50 |
| GP-M20 | 19.5 | 31.0 | 1.5 | 100 | 0.9 | 60 |
| GP-M25 | 24.5 | 38.0 | 2.0 | 100 | 1.9 | 75 |
| GP-M32 | 31.5 | 48.0 | 2.0 | 50 | 2.9 | 150 |
| GP-M40 | 39.5 | 60.0 | 2.0 | 50 | 4.6 | |
| GP-M50 | 49.5 | 67.0 | 2.0 | 50 |
| PGネジ型番 | 内径φ | 外径φ | 厚さ | 梱包数量 | 概算重量g/個 | 標準単価 |
|---|---|---|---|---|---|---|
| GP-7 | 12.2 | 16.5 | 1.0 | 100 | 0.1 | 30 |
| GP-9 | 15.0 | 21.0 | 2.0 | 100 | 0.4 | 30 |
| GP-11 | 18.0 | 24.0 | 2.0 | 100 | 0.5 | 50 |
| GP-13.5 | 20.0 | 27.0 | 2.0 | 100 | 0.6 | 50 |
| GP-16 | 22.0 | 29.0 | 2.0 | 100 | 0.8 | 50 |
| GP-21 | 28.0 | 35.0 | 2.0 | 100 | 0.9 | 60 |
| GP-29 | 37.0 | 46.0 | 2.0 | 100 | 1.7 | 130 |
| PGネジ型番 | 内径φ | 外径φ | 厚さ | 梱包数量 | 概算重量g/個 | 標準単価 |
|---|---|---|---|---|---|---|
| GP-1/2 | 21.0 | 27.0 | 1.5 | 100 |
（明記以外の寸法単位はmmです。公差0.3mm。）
※本製品は改良のため予告なしに変更されることがあります。
スキントップPGねじ用タップ
パネルなどへPGねじスキントップをねじ込む際の加工専用タップです。
※サンプル希望の場合は、お問い合わせ時に「型番」の記載をお願いいたします。
型番・サイズ表を見る
※横にスクロールできます。
| 型番 | 外径D | 内径d1 | ネジ深さti | アングル | 中心径d2 | 山ピッチh | ネジ山 Z(1″） | 標準単価 |
|---|---|---|---|---|---|---|---|---|
| GF7 | 12.5 | 11.28 | 0.61 | 0.14 | 11.89 | 1.27 | 20 | |
| GF9 | 15.2 | 13.86 | 0.67 | 0.15 | 14.53 | 1.41 | 18 | |
| GF11 | 18.6 | 17.26 | 0.67 | 0.15 | 17.93 | 1.41 | 18 | |
| GF13.5 | 20.4 | 19.06 | 0.67 | 0.15 | 19.73 | 1.41 | 18 | |
| GF16 | 22.5 | 21.16 | 0.67 | 0.15 | 21.83 | 1.41 | 18 | |
| GF21 | 0.76 | 0.17 | 27.54 | 1.588 | 16 | |||
| GF29 | 0.76 | 0.17 | 36.24 | 1.588 | 16 |
（明記以外の寸法単位はmmです。公差0.3mm。）
※本製品は改良のため予告なしに変更されることがあります。
※新タイプとなり、タップは1本となります。
