スキントップ STタイプ

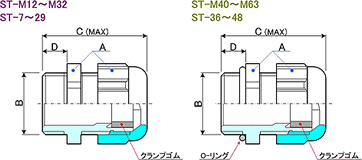

製品寸法図

Mネジ型番	色（選定）	適合クランプ径φ	ネジ種類	Bφ	対辺 A	C	D	梱包数量	概算重量 g/個	標準単価
ST-M12	G （グレー） B （ブラック）	3.5-7.0	M12×1.5	12	15	30	8	100		140
ST-M16		4.5-10	M16×1.5	16	19	34	8	100		170
ST-M20		7-13	M20×1.5	20	25	37	9	100		210
ST-M25		9-17	M25×1.5	25	30	40	10	50		300
ST-M32		11-21	M32×1.5	32	36	47	10	25		560
ST-M40		19-28	M40×1.5	40	46	52	10	10		1.100
ST-M50		27-35	M50×1.5	50	55	62	12	5		2.600
ST-M63		34-45	M63×1.5	63	66	41	12	5		3.600

PGネジ型番	色（選定）	適合クランプ径φ	ネジ種類	Bφ	対辺 A	C	D	梱包数量	概算重量 g/個	標準単価
ST-7	G （グレー） B （ブラック）	2.5-6.5	PG7	12.5	15	32	8	100		140
ST-9		3.5-8	PG9	15.2	19	36	8	100		140
ST-11		4-10	PG11	18.6	22	38	8	100		170
ST-13.5		6-12	PG13.5	20.4	24	41	9	100		200
ST-16		9-14	PG16	22.5	27	44	10	50		220
ST-21		13-18	PG21	28.3	33	49	11	50		320
ST-29		17-25	PG29	37.0	42	56	11	25		580
ST-36		24-32	PG36	47.0	53	66	13	10		1.960
ST-42		35-38	PG42	54.0	60	68	13	5
ST-48		39-44	PG48	59.3	65	69	14	5		3.200

ＰＦネジ型番	色	適合クランプ径φ	ネジ種類	Bφ	対辺 A	C	D	梱包数量	概算重量 g/個	標準単価
ST-PF1/2	モスグリーン	6-12	CTS16	20.9	24	33	9	100		180

（明記以外の寸法単位はmmです。公差0.3mm。）

※本製品は改良のため予告なしに変更されることがあります。
